Проекционный фонарь может быть полезен на сборах отрядов и звеньев, в кружках и на школьных вечерах, а иногда и на уроках. Приводим описание нескольких самодельных проекционных фонарей различного устройства.
Можно сделать проекционный фонарь для прозрачных диапозитивов (на стекле или на пленке). Для этого фонаря в оптическом магазине или в аптеке приобретают линзы — два очковых увеличительных стекла. Одно стекло берут от +11 до +13 диоптрий, двояковыпуклое, или плосковыпуклое, то-есть плоское с одной стороны и выпуклое с другой. В проекционном фонаре это стекло будет служить конденсором; его назначение — собирать в пучок свет лампы и направлять его на диапозитив. Вместо одного стекла конденсор можно сделать из двух — по + 5,5 или +6,5 диоптрий.
Второе двояковыпуклое стекло в +5 или +6 диоптрий служит объективом. Его можно заменить лупой (увеличительным стеклом) с фокусным расстоянием не менее 20 сантиметров, что соответствует 5 диоптриям. Стекла нужны круглые.
Из бумаги склеивают трубку объектива длиной приблизительно в 7,5 сантиметра и диаметром на 4—5 миллиметров больше диаметра линзы объектива. Как склеить трубку, рассказано на странице 31. Внутри трубка должна быть черкая. Если черной бумаги нет, то первый слой трубки окрашивают тушью.
В передний конец трубки вставляют объектив. Из картона или фанеры вырезают три круга по диаметру трубки. В каждом круге делают отверстия: в одном — по диаметру линзы, в двух других — на 2—3 миллиметра меньшего диаметра. Линзу вставляют в первое кольцо, а с обеих сторон к нему приклеивают другие кольца. Края линзы оказываются зажатыми между кольцами. После этого, смазав клеем ребра склеенных колец, их вставляют в трубку.
По трубке объектива склеивают вторую трубку — тубус — длиною около 6 сантиметров и немного большего диаметра; трубка объектива должна входить плотно в тубус и свободно передвигаться в нем.
В заднем конце тубуса закрепляют линзу-конденсор так же, как и объектив. Если конденсор состоит из двух линз, то их вставляют в трубку на расстоянии 18—20 миллиметров друг от друга. Плосковыпуклую линзу помещают выпуклой стороной внутрь трубки.
|
Рис. 102. Проекционный фонарь для диапозитивов: А — конденсор; Б — объектив; В — тубус; Г — трубка объектива; Д — приставка; Е — прорезы для диапозитива. |
Из толстого картона склеивают приставку в форме куба. На передней и задней сторонах его вырезают, точно друг против друга, круглые отверстия по внешнему диаметру тубуса. Соответственно определяются размеры приставки. Если внешний диаметр тубуса равен 5 сантиметрам, то стороны приставки должны быть размером 7×7 сантиметров.
На боковых сторонах приставки, ближе к переднему краю, делают вертикальные прорезы для вставки диапозитивов. Такие же прорезы делают в соответствующих местах трубки. Тубус вклеивают в приставку так, чтобы линза конденсора приходилась у задней стенки, а боковые отверстия для диапозитивов совпадали.
Из фанеры делают закрытый со всех сторон ящичек по размерам, указанным на рисунке 102. Предварительно в передней стенке его посредине прорезают квадратное отверстие по размерам приставки. Стенки ящика скрепляют на рейках, приклеенных и прибитых мелкими гвоздями к фанере. Крышку не закрепляют наглухо, а делают съемной, прижимая ее к ребрам стенок жестяными скобочками. Чтобы в щели не пробивался свет, по краям крышки можно приклеить полоски темной ткани.
В задней стенке прорезают отверстие, в которое вставляют патрон электрической лампочки. Патрон надо установить так, чтобы светящаяся нить ввернутой в него лампочки приходилась точно против центра отверстия в передней стенке. Внутри стенки дно и крышку ящика окрашивают белой краской (лучше клеевой или гуашью).
В переднее отверстие ящика вклеивают приставку с трубками. Ящик, укрепляют на подставке — на доске или фанере. К ней приклеивают также вертикальную подставку для трубки, чтобы последняя не провисала.
В патрон ввинчивают лампочку от 40 до 75 ватт, и шнур от нее включают в розетку. В прорез приставки вставляют диапозитив. Трубку объектива передвигают в тубусе взад и вперед, пока изображение на экране не становится четким.
Проекционный фонарь можно превратить в фильмоскоп для демонстрации диапозитивных фильмов, если прорезы в приставке и в трубке сделать не по бокам, а сверху и снизу. Только передвигать пленку придется руками. (Другие конструкции фильмоскопов описаны на страницах 196—202.)
Изображения на экране могут получаться неясными и искаженными в том случае:
если центр объектива, конденсора и светящаяся нить лампочки расположены не на одной горизонтальной линии;
если линзы вклеены в трубки не под прямым утлом к стенкам их. Этого надо избегать при изготовлении фонаря.
Если на экране видна нить электрической лампочки, следует увеличить расстояние между конденсором и лампочкой.
Описанные здесь способы крепления линз в трубках, установки тру бок и лампы применяются при изготовлении и других проекционных фонарей.
Эпидиаскоп — это такой проекционный фонарь, при помощи которого на экране можно показать не только диапозитивы, но и непрозрачные рисунки на бумаге, иллюстрации из книг, почтовые марки, засушенные растения и т. д.
Для простейшего эпидиаскопа требуется одна линза — круглое двояковыпуклое очковое стекло или лупа от +8 до +13 диоптрий (то-есть с фокусным расстоянием приблизительно от 12 до 8 сантиметров). Развертки деталей эпидиаскопа даны на рисунке 103.
Из картона сгибают и склеивают корпус эпидиаскопа, предварительно вырезав в нем прямоугольное отверстие по чертежу. Круглое картонное дно приклеивают полоской бумаги с зубчиками; зубчики отгибают и приклеивают к дну. Крышка должна быть съемной. Ее вырезают из фанеры, в отверстии посредине закрепляют патрон для электрической лампочки. К ребру крышки приклеивают картонный бортик.
Из картона же склеивают приставку — коробочку без одной боковой стенки. На задней стороне ее вырезают прямоугольное отверстие, против него на передней стороне — круглое отверстие. В него вклеивают короткую трубку — тубус, в который вставляют вторую трубку с линзой — объективом. Линзу закрепляют в трубке так же, как и в проекционном фонаре для диапозитивов (рис. 102). Можно вклеить линзу и без картонных колец.
Для большей устойчивости к приставке снизу приклеивают упор.
Склеивать картонные части следует столярным или казеиновым клеем. Шов корпуса для прочности можно, кроме того, прошить нитками. Полезно корпус внутри оклеить белой бумагой или окрасить в белый цвет, а приставку и трубки — в черный. Лампа должна быть расположена так, чтобы нить накала приходилась против центра отверстия приставки. Лампу для эпидиаскопа следует взять от 50 ватт и сильнее: при более мощной лампочке изображение на экране получается ярче. Эпидиаскоп можно приспособить и для работы с керосиновой лампой. В этом случае его корпус делают больших размеров, в центре крышки вырезают отверстие для стекла лампы, а вокруг него и внизу — небольшие отверстия для вентиляции.
Пользуются эпидиаскопом так. Включают лампу, к заднему отверстию приставки прикладывают перевернутый (вверх нотами) рисунок, трубку с линзой двигают в тубусе, пока изображение на экране не станет четким.
Достоинством описанного эпидиаскопа является простота его изготовления. Таким фонарем может обзавестись каждое пионерское звено к пользоваться им на своих сборах. Но, например, на сборе отряда такой эпидиаскоп уже неудобен, так как изображение он дает небольшое и не очень яркое, рассматривать которое надо вблизи.
Наряду с простейшим картонным эпидиаскопом в пионерской комнате надо иметь более совершенный фонарь, которым можно было бы пользоваться на отрядных сборах и на уроках в классе, на занятиях кружка. Изготовлением такого эпидиаскопа могут заняться наиболее опытные члены кружка. Установить патроны для электрических ламп и присоединить к ним шнур помогут семиклассники.
Для этого эпидиаскопа нужно приобрести в аптеке или в оптическом магазине круглую двояковыпуклую линзу для очков от +3,5 до +4,5 диоптрии, то-есть с фокусным расстоянием приблизительно от 28 до 22 сантиметров, не меньше. Потребуются также две электрические лампочки мощностью по 100 или (лучше) по 150 ватт. Патроны к ним лучше взять так называемые настенные или иллюминационные: их удобнее устанавливать в фонаре.
|

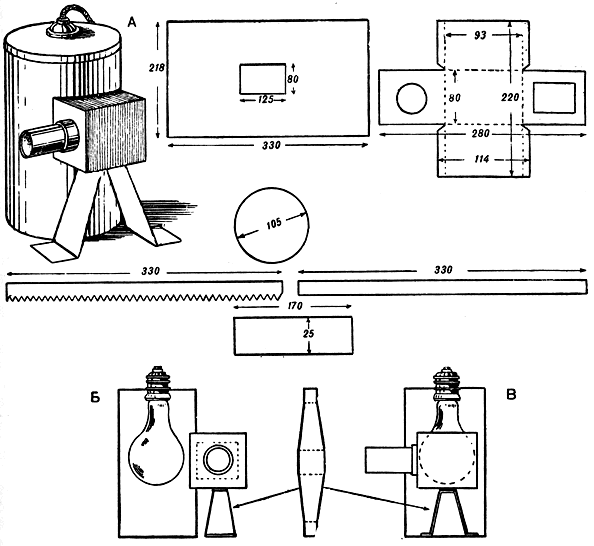

Рис. 103. Простейший эпидиаскоп: А — общий вид; Б — вертикальный разрез; В — вертикальный разрез приставки, параллельный корпусу (диаметр трубки объектива, тубуса и отверстия для него в приставке могут быть изменены в соответствии с диаметром линзы). |
По размерам, указанным на рисунке 104, из фанеры делают корпус фонаря в виде ящика. Сперва из реек сечением 12×12 миллиметров на гвоздях сбивают каркас корпуса и прикрепляют к нему клеем и гвоздями дно. Снизу к дну спереди и по бокам прибивают рейки сечением 15×15 миллиметров. Две такие же рейки прибивают на расстоянии в 15 миллиметров друг от друга поперек дна, посредине. Концы этих реек выступают сзади приблизительно на 3 сантиметра.
На дне, в передних углах, на расстоянии приблизительно в 5 сантиметров от стенок, устанавливают патроны для ламп. Шнур выводят наружу, сделав для этого отверстие в дне ящика или в задней стенке. Вокруг патронов сверлят отверстия для вентиляции.
Временно ввинчивают в один из патронов лампу и размечают отверстия на передней и задней стенках. Центры этих отверстий должны быть расположены на одном горизонтальном уровне со светящейся спиралью лампы. Круглое отверстие в передней стенке выпиливают лобзиком соответственно диаметру тубуса, а прямоугольное отверстие в задней стенке делают размером 12×10 сантиметров.
К каркасу приклеивают и прибивают переднюю и боковые стенки. С внутренней стороны их, как и крышку, окрашивают в белый цвет. Окрашивать лучше гуашью, а не масляной краской. Нитрокраской окрашивать нельзя.
В углах ящика перед патронами устанавливают полукруглые отражатели из белой жести. Проще всего их сделать, разрезав пополам по длине подходящую консервную банку. Отражатели можно прикрепить к стенкам проволочными скобочками.
Заднюю стенку корпуса с внутренней стороны окрашивают черной или другой темной краской.
Крышку делают съемной. Для этого вдоль всех сторон ее, отступив на 12 миллиметров от края, снизу прибивают реечки, которые будут входить внутрь ящика. В передних углах крышки сверлят отверстия для вентиляции. Количество их должно быть больше, чем в дне, тогда тяга усилится. А хорошая вентиляция ящика нужна, так как он будет сильно нагреваться лампами. Чтобы наружу не пробивался свет, над отверстиями делают козырьки: на двух реечках прибивают кусочки фанеры.
По диаметру выбранной линзы для нее склеивают трубку длиною 6 сантиметров. Линзу закрепляют в трубке таким способом, как показано на рисунке 102, или другим: вклеивают в трубку колечко из узенькой полоски картона, на него укладывают линзу и закрепляют ее вторым колечком.
По внешнему диаметру этой трубки склеивают тубус длиною 3 сантиметра и вклеивают его в отверстие передней стенки. Трубку и тубус внутри окрашивают черной тушью.
Остается сделать приставку для рисунков. Для нее вырезают рейку длиной 25 сантиметров и сечением 15×15 миллиметров. Нижний конец ее укрепляют между выступающими концами реек дна ящика. Соединение надо сделать шарнирное, чтобы приставку можно было отклонять от ящика назад. Для этого в месте соединения во всех трех рейках делают сквозное отверстие и продевают в него кусочек твердой проволоки или тонкий гвоздь. К рейке на высоте отверстия задней стенки корпуса прибивают дощечку размером 14×12 сантиметров. Переднюю сторону ее оклеивают мягкой тканью: байкой, фланелью, сукном. Приставку надо закрепить так, чтобьГ ее можно было плотно прижимать к отверстию корпуса. Снаружи корпус окрашивают темной краской.
|
Рис. 104. Эпидиаскоп с двумя лампами: 1 — общий вид; 2 — корпус; 3 — крышка; 4 — дно; 5 — установка лампы; 6 — отражатель; 7 — приставка; 8 — тубус и трубка объектива; 9 — вертикальный разрез эпидиаскопа; 10 — установка зеркала. |
Трубку с объективом вставляют в тубус. В патроны ввинчивают лампы, шнур присоединяют к штепсельной розетке. Демонстрируемый рисунок прижимают приставкой к отверстию ящика. На экране появится изображение. Эпидиаскоп устанавливают на таком расстоянии от экрана, чтобы изображение получалось размером приблизительно 35×35 сантиметров. Резкости изображения добиваются, передвигая трубку с объективом в тубусе.
При демонстрации рисунков могут быть такие случаи:
1. В самом начале демонстрации изображение получается тусклым, Это означает, что линза запотела. Нагревшись, она становится прозрачной.
2. Изображение по краям получается расплывчатым. Надо на линзу наклеить диафрагму — узенькое колечко из черной бумаги. Диаметр линзы уменьшится, изображение станет по краям четким.
3. Изображение получается в некоторых частях (вверху или внизу) менее четким, чем в других. Это вызывается тем, что рисунок, линза объектива и светящиеся спирали ламп расположены не на одном уровне. Надо попробовать немного поднять или опустить рисунок.
Самодельные эпидиаскопы имеют один существенный недостаток: они дают изображение повернутое, как в зеркале, в другую сторону. Правая сторона рисунка на изображении оказывается левой, и наоборот. Избежать этого можно только одним способом: установить над объективом зеркальце под углом в 45° к передней стенке ящика. Держатель зеркала можно сделать из толстой проволоки или из полосок фанеры.
В этом случае эпидиаскоп придется сделать без приставки и устанавливать на столе отверстием в задней стенке корпуса вниз, а объективом и зеркалом вверх. Иллюстрации для показа кладут на стол к отверстию. Очень удобно показывать при помощи такого эпидиаскопа насекомых, изображение которых сильно увеличивается.
Фильмоскоп (или аллоскоп) — это проекционный фонарь для пленочных диапозитивов, заснятых на киноленте.
Мы приводим описания фильмоскопов двух конструкций. Первую конструкцию (рис. 105) разработал М. Кулыгин. В этом фильмоскопе есть особенности в устройстве и приемах изготовления отдельных деталей. Некоторые из них можно применить и в других проекционных фонарях.
Из фанеры вырезают четыре стенки корпуса фильмоскопа и крышку его размером 20×25 сантиметров, а дно размером 25×25 сантиметров. Переднюю и заднюю стенки укорачивают по длине и ширине на двойную толщину фанеры. В боковых стенках, в дне и крышке выпиливают посредине прямоугольные отверстия размером 8×14 сантиметров, а в передней стенке — размером 7×7 сантиметров.
|

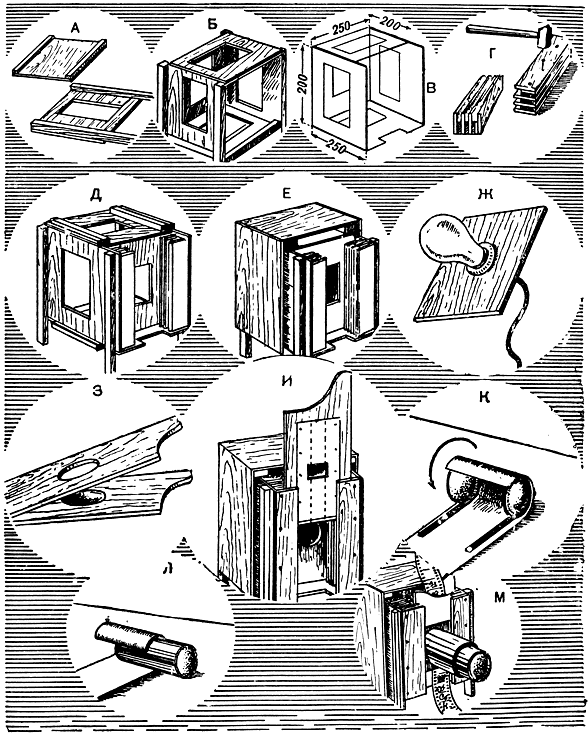

Рис. 105. Фильмоскоп (буквами указана последовательность работы). |
По вертикальным краям боковых стенок прибивают и приклеивают четыре рейки длиной 23 сантиметра и сечением приблизительно 8×12 миллиметров. Выступающие снизу концы реек будут служить ножками фильмоскопа.
При помощи реек, клея и гвоздей соединяют заготовленные части ящика. Заднюю стенку пока не устанавливают. Рейки же ко дну и крышке ящика внутри прибивают не у самого края, а отступив от него на толщину фанеры. На получившиеся узенькие выступы впоследствии устанавливают заднюю стенку.
Переднюю стенку закрепляют, отступив от края дна и краев боковых стенок на 5 сантиметров, чтобы спереди получился свободный уступ. Посредине переднего края дна выпиливают прямоугольную выемку длиною 7 сантиметров и глубиною 2 сантиметра.
Из фанеры выпиливают шестнадцать полосок длиною 20 сантиметров и шириною: восемь полосок по 5 сантиметров и восемь — по 4 сантиметра. Полоски собирают в две одинаковые группы в следующем порядке: внизу каждой группы кладут сначала одну широкую полоску, на нее две узкие, затем снова широкую, а на нее одну узкую, широкую, на нее снова узкую и затем широкую. Один край полосок выравнивают, на другом получают три паза.
Так каждую группу полосок сбивают гвоздями или склеивают, а затем прикрепляют в углах выступа у передней стенки корпуса фильмоскопа. Широкие пазы должны прилегать к передней стенке.
По краям крышки и дна, против узких сторон отверстий, прибивают рейки длиной 15 сантиметров, шириной 2 сантиметра и толщиной 1 сантиметр. Рейки закрепляют так, чтобы они на половину своей ширины выступали за края стенок. К этим рейкам прибивают фанерные дощечки шириной 15 сантиметров и длиной — на дне и крышке — по 27 сантиметров, на боковых стенках — 22 сантиметра.
Таким образом, отверстия прикрываются и в то же время остаются зазоры для вентиляции. Это имеет большое значение для охлаждения фильмоскопа, так как диапозитивная лента легко нагревается и воспламеняется.
Вырезав круглое отверстие в задней стенке, здесь закрепляют патрон для электрической лампы. Он должен быть расположен на одной горизонтальной линии с серединой отверстия в передней стенке. Стенку с патроном устанавливают на место, но не закрепляют наглухо, а привертывают к рейкам двумя мелкими шурупами или прижимают жестяными скобками.
Из фанеры вырезают четыре одинаковые пластинки с выступами на концах. Ширина пластинок — 17 сантиметров, длина без выступов — 20 сантиметров. Пластинки должны входить в пазы в передней части фильмоскопа.
В двух пластинках вырезают круглые отверстия по диаметру линзы, которая будет служить конденсором. Для этого требуется очковое двояковыпуклое стекло в +12 диоптрий или другое, но не менее +6 диоптрий. Линзу закладывают между двумя пластинками, после чего их склеивают вместе. Отверстия надо выпилить с таким расчетом, чтобы линза приходилась точно против патрона электролампы. Дощечки с линзой устанавливают в первый паз от передней стенки — самый широкий.
В третьей пластинке, точно против линзы, выпиливают прямоугольное отверстие по размеру кадра диапозитивной ленты. Эту пластинку зачищают шкуркой особенно тщательно, так как по ней будет двигаться пленка.
С двух сторон отверстия по длине дощечки наклеивают картонные полоски такой ширины, чтобы они не заходили в боковые пазы. На полоски наклеивают картонный прямоугольник с таким же отверстием, как на пластинке. В получившийся зазор между картоном и фанерой будет продеваться диапозитивная лента. Пластинку вставляют в средний паз.
На последней, четвертой, пластинке устанавливают объектив. Он состоит из двух двояковыпуклых стекол в +6 диоптрий каждое.
Из тонкого картона вырезают полосу в 7 сантиметров шириной. Немного отступив от ее краев, наклеивают узенькие полоски картона. Смазав ребра стекол клеем, их устанавливают на картон у внешних краев полосок и накатывают трубку точно по диаметру стекол. Полоски не дают стеклам провалиться внутрь трубки. Трубку склеивают и просушивают, перевязав ниткой.
По трубке объектива склеивают вторую трубку — тубус — длиной 4,5 сантиметра. На одном краю тубуса вырезают зубчики. Их отгибают наружу и приклеивают к четвертой пластинке, вырезав в ней такое же круглое отверстие, как и для конденсора, и точно на одной линии с ним. В тубус вставляют объектив. Из плотной бумаги вырезают квадрат с отверстием по внешнему диаметру тубуса. Бумагу наклеивают на пластинку, прикрывая зубчики тубуса. Края бумажного квадрата должны заходить в паз, чтобы тубус был надежно закреплен и был совершенно неподвижен. Готовую пластинку с тубусом вставляют в третий паз. Фильмоскоп готов.
В патрон вставляют электрическую лампу мощностью в 75—100 ватт. Диапозитивную ленту продевают в зазор средней пластинки и передвигают руками. Резкость изображения на экране достигается передвижением объектива в тубусе.
Другую конструкцию фильмоскопа (рис. 106) предложила инженер М. Стерлигова. В этом фильмоскопе удобно устроен простой механизм для передвижения пленки. Описываем эту конструкцию с незначительными изменениями.
|

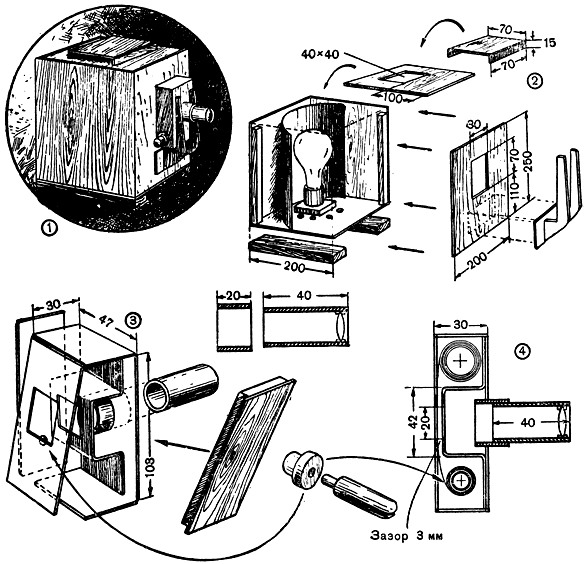

Рис. 106. Фильмоскоп с катушкой для пленки: 1 — общий вид; 2 — корпус фильмоскопа; 3 — приставка; 4 — приставка в разрезе. |
Фильмоскоп состоит из корпуса и приставки.
Корпус устроен так же, как корпус эпидиаскопа конструкции Кулыгина (рис. 105), только размеры его другие. Ящик корпуса делают из фанеры, сбивают и склеивают на каркасе из реек. Верхних перекладин каркас не имеет, вертикальные рейки немного не доходят до края стенок. На торцы реек укладываются планочки, прибитые снизу к съемной крышке. На дне ящика установлен патрон для лампы и жестяной отражатель. Вокруг патрона просверлены отверстия для вентиляции. В передней стенке против светящейся спирали лампы прорезано прямоугольное отверстие размером 3×7 сантиметров. В крышке над лампой также прорезано отверстие для вентиляции размером 4×4 сантиметра. Это отверстие прикрыто козырьком, установленным на двух реечках сечением 15×15 миллиметров. Снизу к дну ящика спереди и с боков прибиты такие же реечки (сзади остается щель для притока воздуха).
Приставку для пленки склеивают по рисунку из картона. Она состоит из трех отделений. В среднее отделение вклеен тубус, в который вставляется трубка объектива. В этом фильмоскопе нет конденсора. Поэтому в качестве линзы для объектива лучше взять увеличительную лупу: она дает лучшее изображение, чем очковое стекло. Линза нужна от +12 до +20 диоптрий. Трубки делают по диаметру выбранной линзы.
В нижнее отделение приставки вставляют катушку для пленки. Это стерженек, вырезанный из дерева по форме ножки штепсельной вилки: один конец его имеет продольный пропил. В пропил вставляют конец пленочной ленты. Другой конец катушки сквозь отверстие в боковой стенке приставки выходит наружу. Здесь на него насажена рукоятка. Ее можно намотать из бумажной ленты. А можно приспособить для этого перерезанную пополам катушку для ниток, насадив ее на выступающий конец стерженька.
Рулончик пленки укладывают в верхнее отделение приставки, конец ленты протягивают через щель в приставке в нижнее отделение и здесь вставляют в разрез катушки. Вращая ее за рукоятку, пленку заставляют двигаться. Вверху рулончик разматывается, а внизу лента наматывается на катушку.
Чтобы вставлять пленку, одну боковую стенку приставки делают съемной. Для этого на нее наклеивают дощечку толщиной 10 миллиметров, оставив выступы по краям. Дощечку вставляют в приставку. В задней стенке приставки прорезают прямоугольное отверстие размером 20×24 миллиметра. Оно должно приходиться против отверстия в корпусе и против тубуса. Центр линзы, отверстий и светящаяся спираль лампы должны быть расположены на одном уровне.
К передней стенке корпуса прикрепляют держатель для приставки. Его можно вырезать из жести или ив фанеры по размерам приставки.
Лампу для фильмоскопа берут мощностью в 100 ватт.
Руководитель кружка «Умелые руки» должен сам подбирать линзы для изготовляемых в кружке проекционных фонарей (а также микроскопов и подзорных труб), консультируясь в необходимых случаях с преподавателем физики.
При этом необходимо иметь в виду, что на одинаковом расстоянии от экрана линза с коротким фокусным расстоянием дает изображение большей величины, а длиннофокусная линза — меньшее по величине изображение. Четкость изображения зависит от мощности лампы проекционного фонаря и от светосилы объектива, а также от правильной установки линзы на фокус. Такая установка производится путем передвижения трубки объектива в тубусе.
Можно довольно точно вычислить расстояние, на котором следует установить фонарь от экрана, чтобы получить на нем изображение нужной величины. Для этого ширину изображения на экране в метрах делят на ширину отверстия в фонаре, к которому прикладывают диапозитивы, рисунки или кадры пленки, в миллиметрах. Полученное частное умножают на фокусное расстояние в миллиметрах. Результат покажет, на каком расстоянии надо установить фонарь.
Например, желательно получить на экране изображение шириной 0,4 метра. Ширина отверстия для рисунка в фонаре равна 80 миллиметрам, а фокусное расстояние линзы объектива равно 200 миллиметрам (линза +5 диоптрий). Производим вычисления: 0,4 : 80 = 0,005; 0,005 × 200 = 1.
Следовательно, для получения изображения шириной 0,4 метра фонарь надо установить на расстоянии одного метра от экрана.
Может случиться, что при вычисленном таким образом расстоянии изображение на экране будет нечетким. Это означает, что фонарь не может давать изображения такой ширины (недостаточна сила света). Придется уменьшить изображение, соответственно переставив фонарь — приблизив его к экрану. Добиться желаемой ширины изображения без уменьшения ее в этом случае можно только путем замены лампы в фонаре на более мощную или замены линзы на короткофокусную.
В связи с изготовлением в кружке какого-нибудь проекционного фонаря следует показать членам кружка имеющийся в школе кинопроекционный аппарат, рассказать об его устройстве и объяснить, что большое и яркое изображение на экране получается благодаря сильному объективу и освещению.
Обычно в школе имеется узкопленочный кинопроектор для немых фильмов «УП-2» или «16-НП-6».
В кинопроекторе «УП-2» объектив состоит из двух линз, с фокусным расстоянием в 3 или 5 сантиметров. Имеется также конденсор, тоже состоящий из двух линз. Лампочка — мощностью в 300 ватт, с особым устройством светящихся нитей. Такие лампы называют кинопроекционными, они направляют поток света в одном направлении.
В кинопроекторе «16-НП-6» объектив также имеет две линзы, фокусное расстояние его равно 5 сантиметрам. Конденсор — тоже из двух линз. Линзы этого проектора обладают большей светосилой. Лампа — мощностью в 500 или 750 ватт.
Диапозитивы для проекционного фонаря ребята могут сделать сами. Для самодельного фонаря диапозитивы должны быть небольшого размера — например, 35×35 миллиметров. Удобнее помещать несколько рисунков на одной стеклянной полоске и каждый рисунок заключать в круг.
Приготовленные стеклянные пластинки тщательно промывают и с одной стороны покрывают горячим раствором обыкновенного пищевого желатина. На стакан горячей воды требуется 4 грамма желатина. Когда желатин на стекле просохнет, по нему можно рисовать чернилами, тушью и анилиновыми красками.
Рисунки сначала делают на бумаге. Затем на них накладывают стеклянные пластинки. Сторона стекла, покрытая желатином, должна быть наверху. Контуры рисунка обводят по стеклу тонким чертежным пером чернилами или тушью любого цвета. Затем рисунок раскрашивают при помощи тонкой кисточки.
Научившись делать диапозитивы, пионеры могут организовать выпуск световой газеты, состоящей из рисунков и кратких надписей.
Постоянный экран для проекционного фонаря можно сделать из листа фанеры. Фанеру окрашивают белой клеевой краской, а по краям делают рамку черной или другой какой-либо темной краской. Черную клеевую краску легко сделать, добавив в раствор мела сажу.
Экран на жестяных петлях или на прочных шнурках вешают на гвозди, забитые в стенку.
